烟气脱硫脱硝废水处理技术

　　本实用新型公开了一种烟气脱硫脱硝废水处理装置包括：一段预沉单元;二段中和沉淀单元，所述二段中和沉淀单元的顶部连通于一段预沉单元;三段中和沉淀加药单元，所述三段中和沉淀加药单元的顶部连通于所述二段中和沉淀单元;四段中和沉淀加药单元，所述四段中和沉淀加药单元的顶部连通于所述三段中和沉淀加药单元;其中，所述四段中和沉淀加药单元包括依次连通的四段中和槽、三级沉淀池和PH回调槽所述四段中和槽连通于所述三段中和沉淀加药单元。该烟气脱硫脱硝废水处理装置烟气脱硫脱硝废水处理效果更佳，能够提高有机物及重金属离子的去除率。

　　权利要求书

　　1.一种烟气脱硫脱硝废水处理装置，其特征在于，所述烟气脱硫脱硝废水处理装置包括：

　　一段预沉单元;

　　二段中和沉淀单元，所述二段中和沉淀单元的顶部连通于一段预沉单元;

　　三段中和沉淀加药单元，所述三段中和沉淀加药单元的顶部连通于所述二段中和沉淀单元;

　　四段中和沉淀加药单元，所述四段中和沉淀加药单元的顶部连通于所述三段中和沉淀加药单元;

　　其中，所述四段中和沉淀加药单元包括依次连通的四段中和槽、三级沉淀池和PH回调槽所述四段中和槽连通于所述三段中和沉淀加药单元。

　　2.根据权利要求1所述的烟气脱硫脱硝废水处理装置，其特征在于，所述一段预沉单元为预沉池，所述预沉池上部设置有一段集水堰及一段排水管，底部设置有一段污泥斗及一段排泥管。

　　3.根据权利要求1所述的烟气脱硫脱硝废水处理装置，其特征在于，所述二段中和沉淀单元包括依次连通的二段氧化槽、二段中和槽及一级沉淀池，所述二段氧化槽连通于所述一段预沉单元。

　　4.根据权利要求3所述的烟气脱硫脱硝废水处理装置，其特征在于，所述二段氧化槽上部设置有二段氧化加药管，底部设置有二段穿孔曝气管;所述二段中和槽上部设置有二段中和加药管，底部设置有二段穿孔曝气管;所述一级沉淀池上部设置有一级集水堰及一级排水管，底部设置有一级污泥斗及一级排泥管。

　　5.根据权利要求4所述的烟气脱硫脱硝废水处理装置，其特征在于，所述二段氧化加药管连通于硫酸亚铁加压罐及双氧水加药罐，所述二段中和加药管连通于氢氧化钠加药罐。

　　6.根据权利要求1所述的烟气脱硫脱硝废水处理装置，其特征在于，所述三段中和沉淀加药单元包括依次连通的三段中和槽及二级沉淀池所述三段中和槽连通于所述二段中和沉淀单元。

　　7.根据权利要求6所述的烟气脱硫脱硝废水处理装置，其特征在于，所述三段中和槽的顶部连通于所述二级沉淀池，所述三段中和槽上部设置有三段加药管、三段进水管及三段搅拌器;所述二级沉淀池上部设置有二级集水堰及二级排水管，底部设置有二级污泥斗及二级排泥管。

　　8.根据权利要求7所述的烟气脱硫脱硝废水处理装置，其特征在于，所述三段加药管连通于氢氧化钙加药罐。

　　9.根据权利要求1所述的烟气脱硫脱硝废水处理装置，其特征在于，所述四段中和槽上部设置有四段加药管、四段进水管及四段搅拌器;所述三级沉淀池上部设置有三级集水堰及三级排水管，底部设置有三级污泥斗及三级排泥管;所述PH回调槽上部设置有PH回调加药管、PH回调搅拌器及出水管。

　　10.根据权利要求9所述的烟气脱硫脱硝废水处理装置，其特征在于，所述四段加药管连通于氢氧化钠加药罐，所述PH回调加药管连通于硫酸加药罐。

　　说明书

　　烟气脱硫脱硝废水处理装置

　　技术领域

　　本实用新型属于废水处理领域，更具体地，涉及一种烟气脱硫脱硝废水处理装置。

　　背景技术

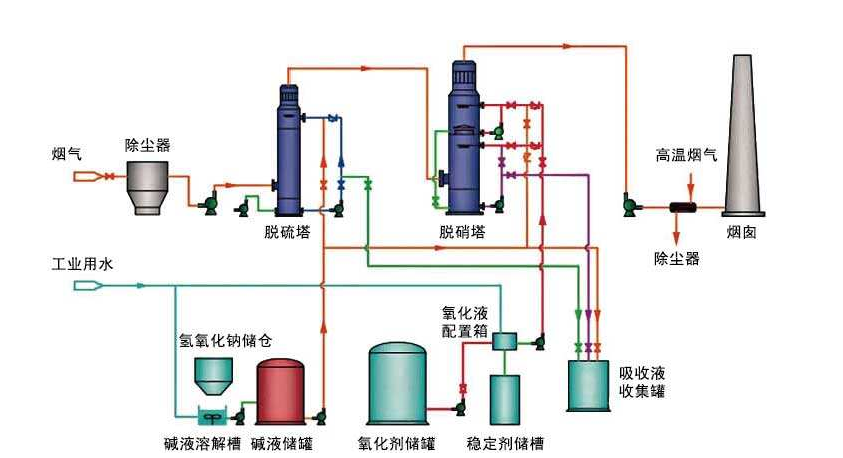

　　锅炉烟气湿法脱硫(石灰石/石膏法)过程产生的废水来源于吸收塔排放水。为了维持脱硫装置浆液循环系统物质的平衡，防止烟气中可溶部分即氯浓度超过规定值和保证石膏质量，必须从系统中排放一定量的废水，废水主要来自石膏脱水和清洗系统。废水中含有的杂质主要包括悬浮物、过饱和的亚硫酸盐、硫酸盐以及重金属，其中很多是国家环保标准中要求严格控制的第一类污染物。

　　石灰石—石膏法是目前使用中最广泛的一种烟气脱硫法。脱硫废液一般呈酸性(pH4～6)，悬浮物质量分数为9000～12700mg/L，一般含汞、铅、镍、锌等重金属以及砷、氟等非金属污染物。所以，脱硫废水的处理主要是以化学、机械方法分离重金属和其它可沉淀的物质，如氟化物、亚硫酸盐和硫酸盐。

　　在消化、吸收和引进国外先进脱硫技术的基础上，随着环境保护工作的逐年加强，脱硫废水的稳妥达标处理也日益得到高度关注，结合国内脱硫废水的实际情况，一般厂区采用加入碱液、有机硫化物、絮凝剂和适量的助凝剂，通过机械搅拌创造合适的反应梯度使废水中的大部分重金属形成沉淀物并沉降下来的化学法工艺来进行处理。但是随着环保法规的严格控制，采用此类工艺对于重金属的排放无法做到完全达标。

　　因此有必要研发一种烟气脱硫脱硝废水处理效果更佳，能够提高有机物及重金属离子的去除率的烟气脱硫脱硝废水处理装置。

　　实用新型内容

　　本实用新型的目的是提供一种烟气脱硫脱硝废水处理装置，该烟气脱硫脱硝废水处理装置烟气脱硫脱硝废水处理效果更佳，能够提高有机物及重金属离子的去除率。

　　为了实现上述目的，本实用新型提供一种烟气脱硫脱硝废水处理装置，该烟气脱硫脱硝废水处理装置包括：

　　一段预沉单元;

　　二段中和沉淀单元，所述二段中和沉淀单元的顶部连通于一段预沉单元;

　　三段中和沉淀加药单元，所述三段中和沉淀加药单元的顶部连通于所述二段中和沉淀单元;

　　四段中和沉淀加药单元，所述四段中和沉淀加药单元的顶部连通于所述三段中和沉淀加药单元;

　　其中，所述四段中和沉淀加药单元包括依次连通的四段中和槽、三级沉淀池和PH回调槽所述四段中和槽连通于所述三段中和沉淀加药单元。

　　优选地，所述一段预沉单元为预沉池，所述预沉池上部设置有一段集水堰及一段排水管，底部设置有一段污泥斗及一段排泥管。

　　优选地，所述二段中和沉淀单元包括依次连通的二段氧化槽、二段中和槽及一级沉淀池，所述二段氧化槽连通于所述一段预沉单元。

　　优选地，所述二段氧化槽上部设置有二段氧化加药管，底部设置有二段穿孔曝气管;所述二段中和槽上部设置有二段中和加药管，底部设置有二段穿孔曝气管;所述一级沉淀池上部设置有一级集水堰及一级排水管，底部设置有一级污泥斗及一级排泥管。

　　优选地，所述二段氧化加药管连通于硫酸亚铁加压罐及双氧水加药罐，所述二段中和加药管连通于氢氧化钠加药罐。

　　优选地，所述三段中和沉淀加药单元包括依次连通的三段中和槽及二级沉淀池所述三段中和槽连通于所述二段中和沉淀单元。

　　优选地，所述三段中和槽的顶部连通于所述二级沉淀池，所述三段中和槽上部设置有三段加药管、三段进水管及三段搅拌器;所述二级沉淀池上部设置有二级集水堰及二级排水管，底部设置有二级污泥斗及二级排泥管。

　　优选地，所述三段加药管连通于氢氧化钙加药罐。
　　优选地，所述四段中和槽上部设置有四段加药管、四段进水管及四段搅拌器;所述三级沉淀池上部设置有三级集水堰及三级排水管，底部设置有三级污泥斗及三级排泥管;所述PH回调槽上部设置有PH回调加药管、PH回调搅拌器及出水管。

　　优选地，所述四段加药管连通于氢氧化钠加药罐，所述PH回调加药管连通于硫酸加药罐。

　　本实用新型的有益效果在于：通过多个处理单元的设置可根据实际需要对不同的处理单元投加不同种类药剂高效去除，同时多个处理单元一体化，占地面积小，对重金属离子去除效果高，且能够去除废水中的部分COD。
